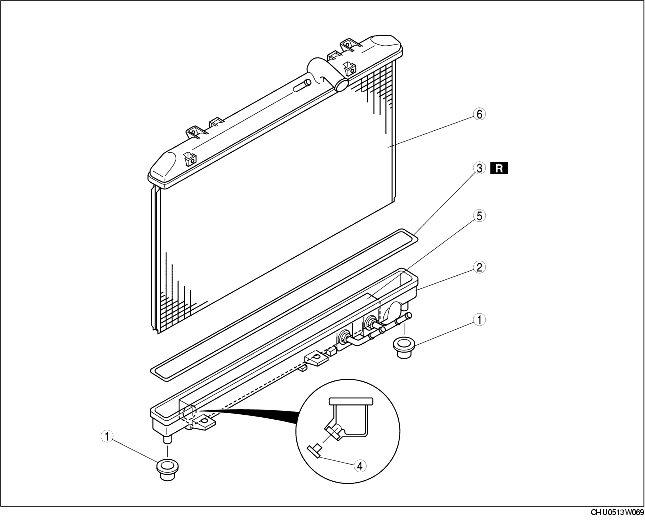

DEMONTAGE/REMONTAGE DE REFROIDISSEUR D'HUILE (AT)

1. Démonter selon l'ordre indiqué dans le tableau.

2. Remonter dans l'ordre inverse du démontage.

.

Note sur le démontage de réservoir extérieur de radiateur (refroidisseur d'huile intégré)

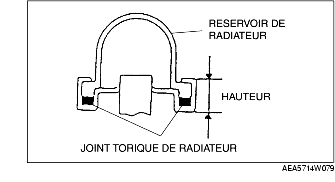

1. Vérifier la hauteur des pattes de boîtier d'eau.

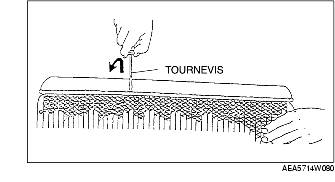

2. Insérer l'extrémité d'un tournevis à pointe moyenne entre l'extrémité de la patte de boîtier d'eau et le réservoir extérieur.

Remarque

• Ne pas ouvrir plus de pattes que nécessaire pour la dépose du réservoir.

3. Faire pivoter le tournevis pour dégager la patte du réservoir, et répéter la procédure pour chacune des pattes.

Remarque

• Si des pattes de boîtier d'eau manquent au noyau, remplacer le radiateur.

4. Déposer le réservoir extérieur et le joint torique de radiateur (joint plat) du boîtier d'eau central lorsque toutes les pattes sont ouvertes.

5. Inspecter la surface du joint de boîtier d'eau central de radiateur pour vérifier qu'elle est propre et exempte de tout corps étranger et endommagement.

6. Inspecter si le réservoir extérieur du radiateur est voilé. S'il est voilé, remplacer le réservoir du radiateur.

Note sur le remontage de réservoir extérieur de radiateur (refroidisseur d'huile intégré)

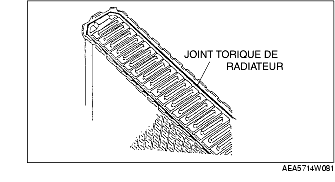

1. Reposer un joint torique neuf, et vérifier qu'il n'est pas tordu.

Remarque

• Le joint torique usagé doit être remplacé.

2. Positionner le réservoir du radiateur dans le sens d'origine par rapport au noyau, en veillant à ne pas faire d'éraflures sur la surface d'étanchéité avec les pattes du boîtier d'eau.

Remarque

• L'étape 3 permettra de placer l'ouverture des griffes en fonction des spécifications correctes.

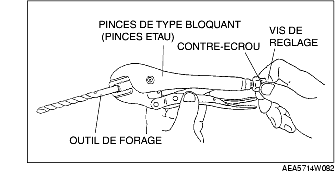

3. En verrouillant les mâchoires de pinces de type bloquant (mâchoires d'étau), tourner la vis de réglage de manière à positionner les mâchoires contre l'élément de perçage en fonction du diamètre mesuré (hauteur) lors de la procédure de dépose 1. Serrer le contre-écrou sur la vis de réglage, contre la poignée, afin de verrouiller la position de réglage.

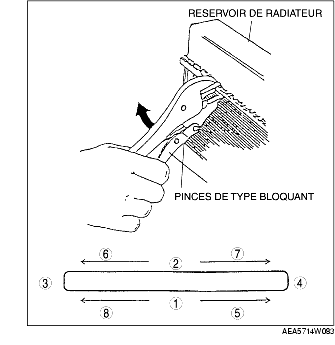

4. Pincer les pattes du boîtier d'eau vers le bas dans l'ordre indiqué, contre la lèvre de la base du réservoir extérieur de radiateur, avec les pinces de type bloquant, tout en tournant les pinces vers le réservoir.

5. Vérifier que la hauteur des pattes du boîtier d'eau est la même qu'avant la dépose.

6. Vérifier que le radiateur ne présente pas de fuite. (voir la section INSPECTION DE FUITES DE LIQUIDE DE REFROIDISSEMENT MOTEUR.)
