DEPOSE/REPOSE DE PARE-CHOCS ARRIERE

BHE091050210W01

1. Débrancher le cable négatif de la batterie.

2. Déposer la garniture d'extrémité de coffre. (voir la section DEPOSE/REPOSE DE GARNITURE D'EXTREMITE DE COFFRE.)

3. Déposer la garniture latérale de coffre. (voir la section DEPOSE/REPOSE DE GARNITURE LATERALE DE COFFRE.)

4. Déposer les feu combinés arrière. (voir la section DEPOSE/REPOSE DE FEU COMBINE ARRIERE.)

5. Déposer les éléments de fixation.

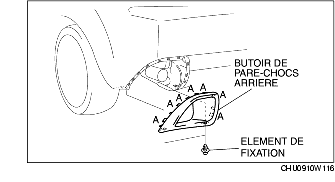

6. Tirer vers l'extérieur le butoir de pare-chocs arrière, dégager les languettes A, et déposer le butoir de pare-chocs arrière.

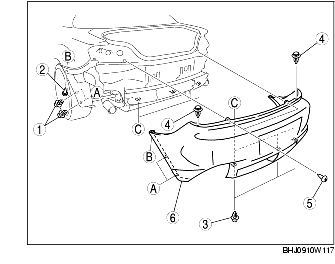

7. Déposer les différents composants selon l'ordre indiqué dans le tableau.

1
Élément de fixation A
2
Vis A
3
Élément de fixation B
4
Élément de fixation C
5
Vis B
6
Pare-chocs arrière

8. Pour la repose, suivre l'ordre inverse de la dépose.

Note sur la dépose de pare-chocs arrière

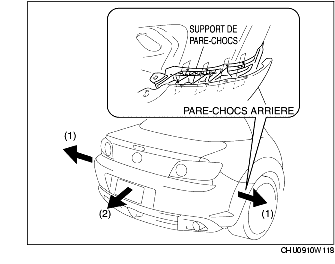

1. Tirer les extrémités du pare-chocs arrière (passage de roue) vers l'extérieur afin de le séparer du support de pare-chocs.

Attention
• Lors de la séparation du pare-chocs arrière et du support de pare-chocs, le pare-chocs arrière peut tomber et être endommagé. Soutenire le pare-chocs arrière de façon à ce qu'il ne tombe pas.

Note sur la repose de pare-chocs arrière

1. Ecarter les extrémités du pare-chocs arrière (passages de roue).

2. Fixer le pare-chocs arrière sur la carrosserie.

3. Pousser la partie jointive du pare-chocs arrière dans la carrosserie pour l'enclencher dans le support.
