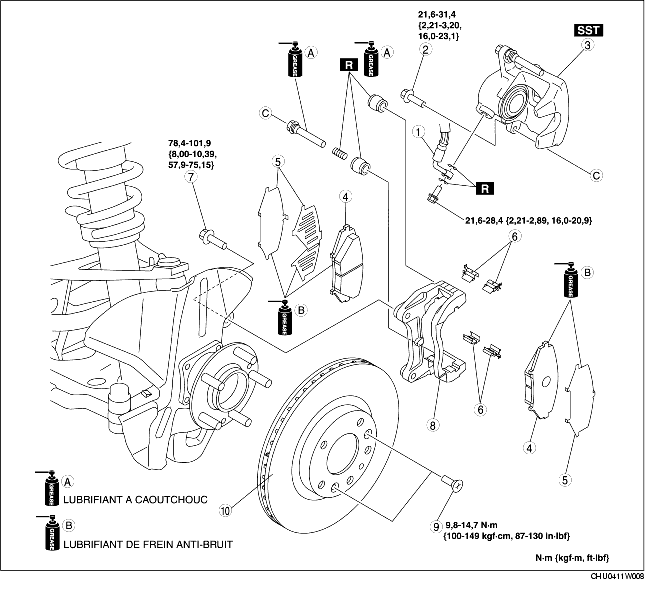

1. Déposer les différents composants selon l'ordre indiqué dans le tableau.
2. Pour la repose, suivre l'ordre inverse de la dépose.
3. Après la repose, enfoncer la pédale de frein à diverses reprises, puis vérifier que les freins ne frottent pas.
|
1
|
Flexible de frein
|
|
2
|
Boulon
|
|
3
|
Etrier
(voir la section Note sur la repose d'étrier.)
|
|
4
|
Plaquette de disque
|
|
5
|
Cale
|
|
6
|
Plaque-guide
|
|
7
|
Boulon
|
|
8
|
Support de fixation
|
|
9
|
Vis
|
|
10
|
Plateau de disque
|
1. Nettoyer les surfaces exposées du piston.

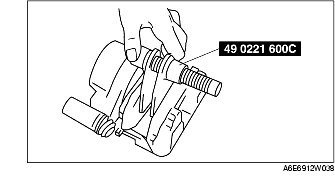

2. Reposer le piston à l'aide de l'outil SST.
3. Reposer l'étrier.
