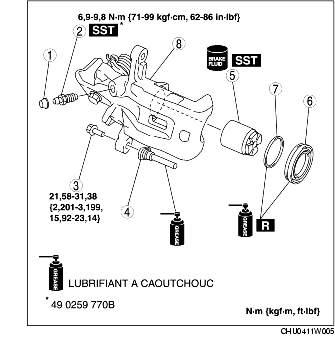

1. Démonter selon l'ordre indiqué dans le tableau.
|
1
|
Capuchon de purge
|
|
2
|
Vis de purge
|
|
3
|
Boulon
|
|
4
|
Manchon
|
|
5
|
Piston
(voir la section Note sur le démontage de piston.)
(voir la section Note sur le remontage de piston, joint d'huile.)
|
|
6
|
Pare-poussière
(voir la section Note sur le remontage de piston, joint d'huile.)
|
|
7
|
Joint de piston
|
|
8
|
Corps d'étrier
|
2. Remonter dans l'ordre inverse du démontage.

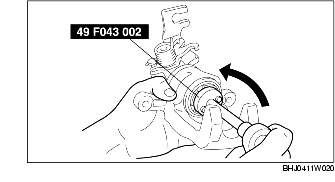

1. Faire tourner le piston dans le sens antihorloger à l'aide de l'outil SST, déposer le piston du corps d'étrier.
1. Remonter le pare-poussière sur le piston.

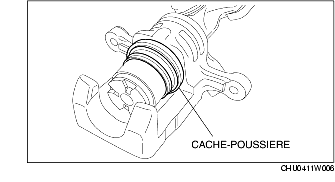

2. Remonter la lèvre du pare-poussière sur la gorge du corps d'étrier en fixant le pare-poussière sur le piston comme indiqué dans l'illustration.

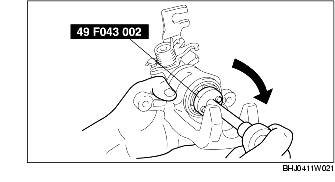

3. Faire tourner lentement le piston dans le sens horloger à l'aide de l'outil SST, et enfoncer complètement le piston à l'intérieur.
4. Vérifier que le pare-poussière est fixé solidement dans la gorge du piston.
