DEPOSE/REPOSE DE CARTER D'HUILE

Avertissement

• Déposer et reposer toutes les pièces lorsque le moteur est froid, afin d'éviter toute brûlure ou blessure sérieuse.

1. Déposer le cache du moteur. (voir la section DEPOSE/REPOSE DU COUVERCLE DE MOTEUR.)

2. Déposer le couvercle de la batterie.

3. Débrancher le cable négatif de la batterie. (voir la section DEPOSE/REPOSE DE BATTERIE.)

4. Vidanger l'huile moteur. (voir la section REMPLACEMENT DE L'HUILE MOTEUR.)

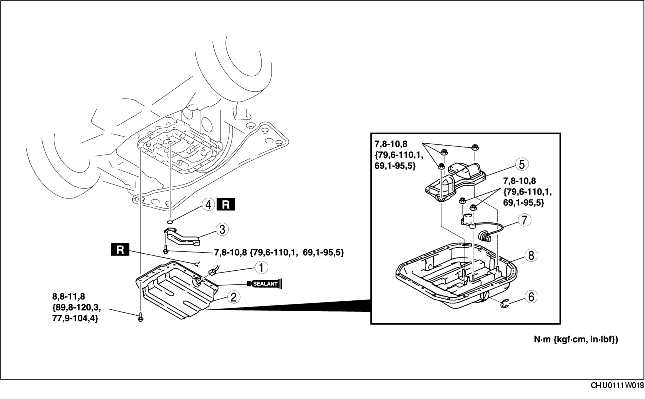

5. Déposer les différents composants selon l'ordre indiqué dans le tableau.

6. Pour la repose, suivre l'ordre inverse de la dépose.

7. Faire l'appoint d'huile moteur. (voir la section REMPLACEMENT DE L'HUILE MOTEUR.)

8. Démarrer le moteur et confirmer qu'il n'y a aucune fuite d'huile au niveau des zones sur lesquelles un travail a été fait.

• En cas de fuite d'huile, déterminer la cause, et réparer ou remplacer la pièce concernée.

9. Inspecter le niveau d'huile. (voir la section INSPECTION DU NIVEAU D'HUILE MOTEUR.)

Note sur la dépose d'ensemble de carter d'huile

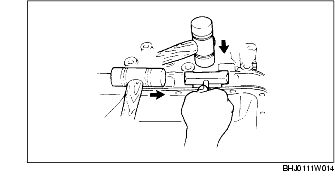

1. Déposer le carter d'huile à l'aide de l'outil de séparation.

Note sur la repose d'ensemble de carter d'huile

Attention

• Appliquer un agent d'étanchéité à base de silicone selon un cordon unique et ininterrompu tout autour du périmètre.

• Reposer le carter d'huile au plus tard 5 minutes après l'application de l'agent d'étanchéité.

• Le fait d'utiliser des boulons avec avec joint y adhérant peut provoquer des fissures dans le logement.

1. Nettoyer complètement le logement et le carter d'huile, en veillant à éliminer toute trace d'huile, d'impuretés, d'agent d'étanchéité et de corps étrangers pouvant y adhérer.

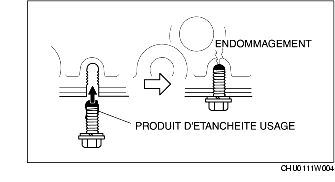

2. Lors de la réutilisation des boulons de fixation du carter d'huile, éliminer toute trace d'agent d'étanchéité usagé sur les boulons.

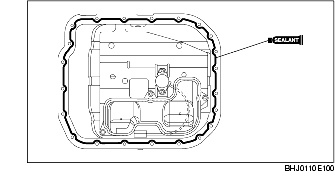

3. Appliquer un agent d'étanchéité à base de silicone sur les surfaces indiquées dans l'illustration.

Épaisseur du cordon

2,5-6,5 mm {0,10-0,26 in}

4. Serrer le boulon de fixation du carter d'huile.

Couple de serrage

8,8-11,8 N·m {89,8-120,3 kgf·cm, 77,9-104,4 in·lbf}
