DÉMONTAGE D'ENSEMBLE DE BOÎTE DE VITESSES (TRANSMISSION) ET DE 6ÈME VITESSE

1. Démonter selon l'ordre indiqué dans le tableau.

.

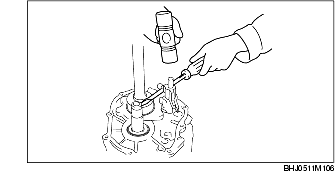

Note sur le Démontage du Jonc d'Arrêt

1. Déposer le jonc d'arrêt à l'aide de deux tournevis à tête plate et d'un marteau.

Note sur le démontage d'ensemble de moyeu d'embrayage (6ème)

1. Déposer simultanément l'ensemble de moyeu d'embrayage (6ème) et la fourche de sélecteur de 6ème, à l'aide de l'outil SST.

Note sur le démontage de levier de sélecteur intérieur

1. Fixer un tournevis à tête plate, comme indiqué dans l'illustration, et déposer le levier de sélecteur intérieur et frappant légèrement sur la biellette de sélecteur à l'aide d'un marteau en plastique.

Note sur le démontage de manchon de moyeu d'embrayage

1. Déposer le manchon de moyeu d'embrayage recouvrant l'ensemble de moyeu d'embrayage à l'aide d'un chiffon, afin d'éviter que les billes d'acier et les ressorts de clé de synchronisateur ne sortent dehors.

Note sur le démontage d'axe de ressort (BP)

1. Monter l'outil SST dans l'ensemble de couvercle d'embrayage, et le fixer solidement dans un étau.

2. Utiliser un poussoir et un marteau pour déposer l'axe de ressort.
